一：系统前期规划

      按照初步规划，在城市周边20多个重要地段路口安装视频监控系统。对现有监控系统进行扩充，能更好的完善监控系统。在处理各种突发事件的时候能有更充足的视频影像资料帮助处理事件。按照规划，现在扩充的监控点需要利用无线搭建局域网方式组网信号传输。通过无线网桥搭建一个***的网络建立一套网路信号传输系统。

       现在的高清系统已经完全趋向于网络化、智能化、高清方面发展。所选用的网桥均要满足运行速度快、带宽高等特点。需要满足一下条件

***性

    选用***无线网络设备和技术,使网络在今后一定时期内保持技术上的***性。

开放性

     网络设计及网络设备选型遵从国际、国内标准，使网络具有开放性和兼容性，本方案所选用的产品能够与当前网络设备兼容或提供相应接口。

安全性

    系统将利用多SSID、VLAN隔离、支持多种认证方式等功能为系统提供安全解决方案，同时为以后进一步的安全措施提供必要的接口。

可管理性

    网络系统应具有良好的可管理性，这点对无线局域网来说尤其重要，因为无线局域网设备多半铺设在人员不容易到达的地方。远程监控、远程升级、准确判断故障等功能能够使网络管理人员能方便及时地掌握诸如网络拓扑结构、网络性能统计、网络故障等信息，能简便地对网络进行统一配置和调整，确保网络工作在良好状态。

可拓展性

网络设计在充分考虑当前情况的同时，必须考虑到今后业务发展的需要，留有充分的升级和扩充的可能性，在每个覆盖区域内，我们将保留一定的信道以便今后扩展。

2.系统的组成和功能

2.1 系统组成

整个无线数字监控系统有三部分组成：前端监控、数据回传、终端落地。前端监控主要就是负责各个景区重点位置的监控。数据回传分为两个步骤：就近汇聚、主干传输；就近汇聚是把多个节点的数据汇集到一个节点上再通过该节点回传数据管理中心。终端落地指数据回传至管理中心后数据的接入。

2.2 系统功能

无线数字监控系统除了体现出数字监控系统的功能外还突出了无线传输功能；即远程控制摄像机、远程实时监控、远程实时通话、无线入网、多用户接入、多链路传输等。

二：方案制定

      整个系统分为前端信号采集、信号链路传输、本地机房监控、远程监控等四个功能模块。

1:监控前端

前端目前有三个功能系统

1.1         供电系统

      由于现场不具备220V市电供应，所以需要通过另外的途径解决供电。可以利用已经非常成熟的光伏发电技术来提供电能。

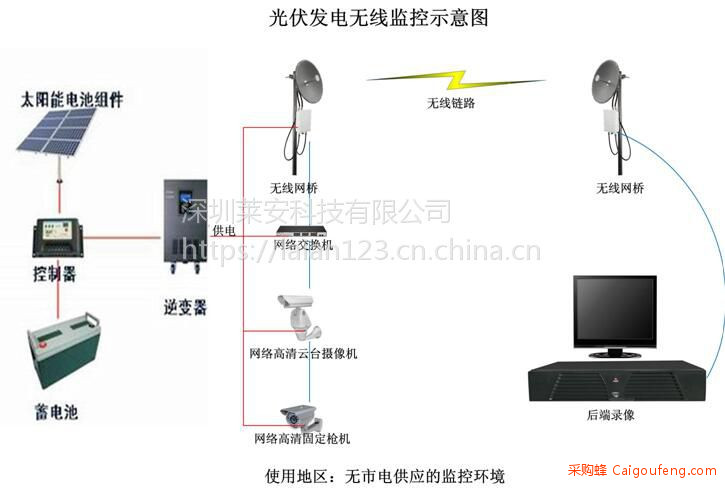

      光伏发电系统原理如下图

      整个光伏发电系统利用光伏组件在光照的时候产生的电能为前端整个系统供电，同时把多余的电量存储在蓄电池中。满足设备在晚上或者光照不足的时候，蓄电池内的电量可以继续为整个系统提供足够的电量。

光伏供电系统参考多个指标：1、系统内用电设备总功耗 2：本地的光照时间长短 3：阴雨天连续工作时间

1.2：信号采集

信号采集通过布置在前端的网络高清摄像机获取视频信号。

1.3：信号调制

 无线网桥调制技术把监控有线信号调制成无线信号，利用无线网桥的传输功能把信号传输回监控指挥中心。

2：信号链路搭建

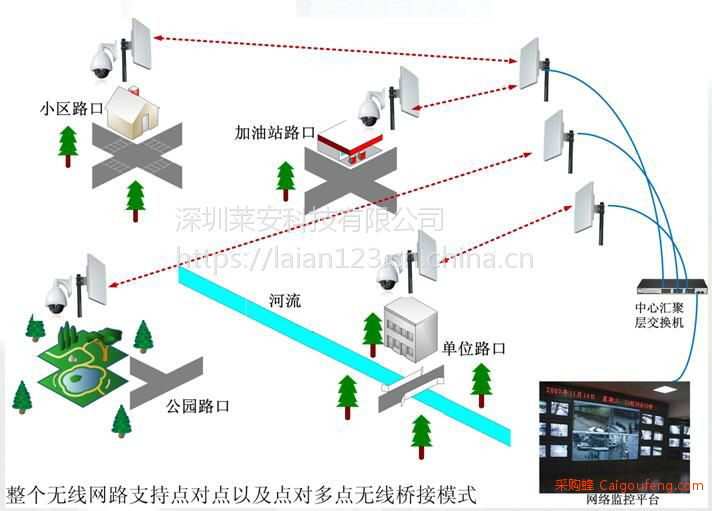

  目前整个道路计划规划20个监控点，距离中心***远10公里，前期传输按照无遮挡设计。20个监控点的网络信号全部按照点对点或者点对多点方式汇集到监控中心。如下图

3：中心机房监控

中心机房汇聚层，在该环境监控中心需要汇集前端所有的视频信号，同时在本地监控搭建一个后端监控平台。

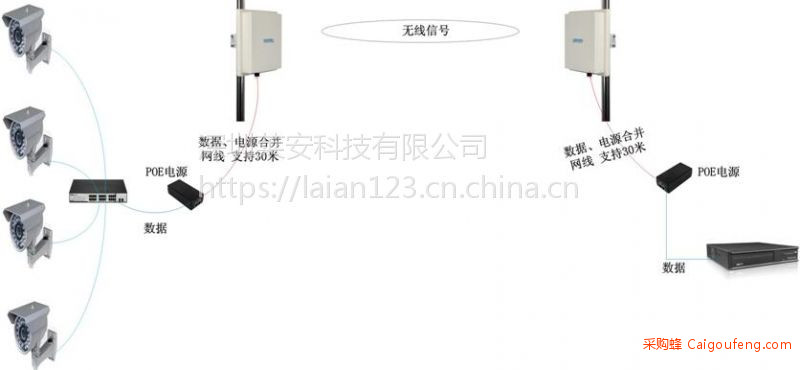

无线网桥链接网络示意图
